उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
एक्स, वाई कटिंग स्पीड: | 0 ~ 100 मिमी / एस | मशीन दोहराए क्षमता: | ± 0.02 मिमी |
---|---|---|---|
होस्ट वोल्टेज: | 220V 1ψ 50/60 हर्ट्ज | बिजली की खपत: | 3KVA |
धूल संग्रह: | 2 एचपी पर धूल | काटने सटीकता: | ± 0.05mm |
हाई लाइट: | cnc pcb router machine,pcb cnc router machine |
380V पीसीबी डी-पैनल पीसीबी Depaneling रूटर मशीन, SMTfly-F06 अनुकूलित करें
ऑनलाइन पीसीबी Depanelizer विवरण:
उद्योग 4.0 की लोकप्रियता और श्रम लागत में वृद्धि, उत्पादन और खुफिया के स्वचालन कारखाने में प्रत्येक स्टेशन, पोस्ट में प्रवेश किया है।
SMTfly-06 ऑनलाइन पीसीबी Depanelizer डिजाइन और उत्पादन, उत्पादन लाइन स्वास्थ्य के अनुसार, व्यावहारिक उपयोग की एक बड़ी संख्या में, 2010 में।
उत्पादन प्रक्रियाओं और कर्मियों ने ऑपरेशन में सुधार जारी रखा है, जिसमें निम्नलिखित फायदे हैं:
1. सॉफ्टवेयर विकास, सॉफ्टवेयर स्थिरता, उन्नयन सेवा का आनंद ले सकते हैं।
2. पूरे 9-अक्ष संबंध, औद्योगिक नियंत्रण प्रणाली का उपयोग, स्थिर और विश्वसनीय मापनीयता
3. नोजल बहु बिंदु नियंत्रण, नोजल चूसना चुन सकते हैं, सेटिंग डाल सकते हैं, प्लेट को खोने की संभावना कम कर देते हैं, स्थानीय चूषण नोजल रिसाव पूरी प्लेट क्रॉल को प्रभावित नहीं करता है।
4. लेजर फिक्स्डफ़ोफ, कुर्सीिंग उत्पादों को रोकने के लिए एलटीमीटर, उप-बोर्ड की स्थिति में बुद्धिमान निर्णय प्लेट, यदि बोर्ड असामान्य है, तो मशीन अलार्म काट नहीं करेगा।

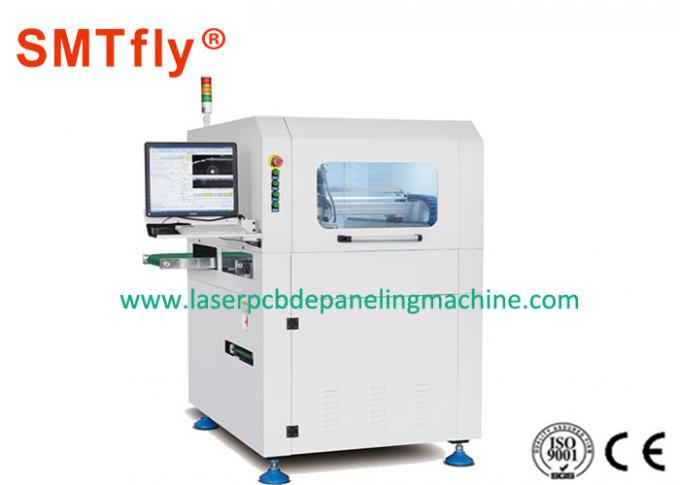

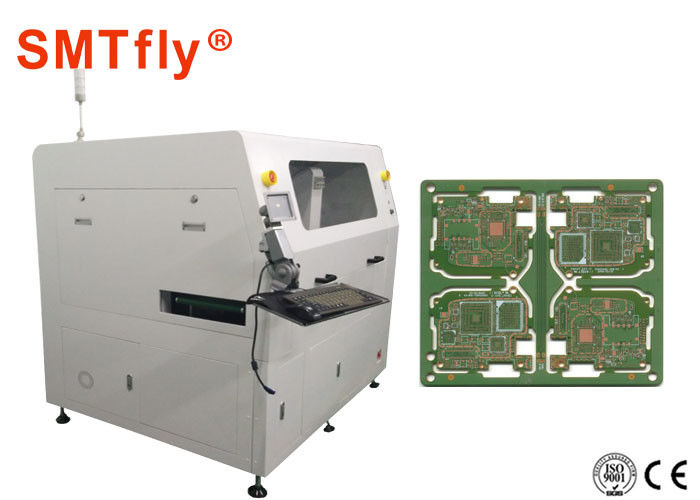

SMTfly-F06 ऑनलाइन पीसीबी Depaneling राउटर मशीन
SMTfly-F06 एक उपयोगकर्ता-अनुकूल और बुद्धिमान ऑनलाइन सर्किट बोर्ड काटने की मशीन है जो उच्च गति वाले सीसीएससी विजन पंजीकरण सुधार डिवाइस से लैस है जो उच्च गति और उच्च सटीकता पर स्थिर संचालन सुनिश्चित करने के लिए मार्टिन या एल्गोरिथम का उपयोग करता है। स्वच्छ वैक्यूम डिवाइस का उपयोग करना, पीसीबीए की सफाई में सुधार करना। एनएसके हाई स्पीड स्पिंडल का प्रयोग करें, काटने तनाव छोटा, चिकनी बढ़त है उच्च क्षमता, उच्च परिशुद्धता, उच्च मांग ग्राहकों के लिए विशेष रूप से उपयुक्त
380V पीसीबी डी-पैनल पीसीबी Depaneling राउटर मशीन विनिर्देश विनिर्देश:
काटने की गति | 0 ~ 100 मिमी / एस |
दोहराव क्षमता काटना | 0.1 मिमी |
मशीन दोहराए क्षमता | ± 0.02 मिमी |
स्थिति निर्धारण सटीकता | ± 0.02 मिमी |
लागू पीसीबी मोटाई | 0.3-2.0 मिमी |
कार्यात्मक श्रेणी | स्टैंडर्ड (300 * 300 मिमी) अनुकूलित करें |
कार्यक्षेत्र | दोहरा |
दृष्टि प्रणाली | उच्च संकल्प डिजिटल कैमरा |
मोटर चलाएँ | एसी ब्रशलेस सर्वो मोटर |
मोटर संकल्प | ± 0.01 मिमी |
स्पिंडल स्पीड | मैक्स 60,000 आरपीएम |
हवा का दबाव | 4.5 किग्रा / सेमी 2 से ऊपर |
बिजली की खपत | 3KVA |
धूल संग्रह के तरीके | धूल के नीचे (मानक) या धूल पर |
वोल्टेज | एसी 380 वी, 50 एचजेड |
धूल मशीन आकार पर | 500 * 750 * 1350mm |
धूल मशीन आकार के तहत | 665 * 635 * 1610mm |
वजन | 1300kg |
पीसीबी डी-पैनल पीसीबी Depaneling रूटर मशीन अनुकूलित करें विशेषताएं:
1. मार्टिन या एल्गोरिथम का उपयोग करें
स्वचालित रूप से काटने पथ का अनुकूलन;
प्राइव त्रुटि वास्तविक समय ट्रैकिंग प्रतिक्रिया;
कैमरा फिक्स्ड पॉइंट, पोजिशनिंग एफ़िलियल स्थिति मुआवजा।
2. सीसीडी स्कैनिंग फ़ंक्शन
उद्योग-अग्रणी पूर्ण-स्क्रीन PCBA स्कैनिंग, पारंपरिक दृश्य मार्गदर्शन बदल रहा है;
प्रोग्रामिंग समय को छोटा करें, वास्तविक समय प्रदर्शन का मार्ग, संशोधित करने में आसान।
3. द्वि-आयामी कोड स्वचालित रूप से प्रक्रियाओं को हस्तांतरित करता है
स्थिरता के माध्यम से दो-आयामी कोड सीधे प्रोग्राम, सुविधाजनक, सरल, गलत नहीं बदला जा सकता है;
बुद्धिमान स्विचिंग उत्पादों
4. चल रहा त्रुटि, पूर्ण निगरानी
प्रक्रिया काटना, त्रुटि वास्तविक समय रिकॉर्डिंग अंकन;
मोशन अक्ष त्रुटि वास्तविक समय रिकॉर्ड;
उत्पाद की जरूरतों के मुताबिक त्रुटि मान सेट किया जा सकता है
5. कटर बुद्धिमान मोड:
उपयोग की दर में सुधार और लागत को बचाने के लिए पीसीबी मोटाई के अनुसार ब्लेड की गहराई को समायोजित करें;
उत्पाद के अनुसार मानक मिलिंग कटर के उपयोग को परिभाषित करने की आवश्यकता है;
कटर को बदलें, कार्यक्रम को दोबारा न करें या संशोधित करें, रूपांतरण प्राप्त करने के लिए क्लिक करें।
6. ऑर्डर मोड, स्वचालित कटौती स्थानांतरण
पीएमसी उत्पादन योजनाओं के आधार पर उत्पादन मॉडल और संयोजनों की संख्या के साथ कार्यक्रम काटना;
प्रमुख उत्पादन और उत्पादन क्षमता से बचें स्पष्ट नहीं है;
गैर-उत्पादन प्रक्रिया संशोधन प्रक्रियाओं से बचें;
मानव-कंप्यूटर जुदाई
7. उद्योग 4.0 - एमईएस प्रणाली
सर्वर डेटा स्वचालित रूप से स्थानांतरित कर दिया गया;
मशीन डेटा और उत्पादन डेटा अपलोड करें
उपकरण की स्थिति की वास्तविक समय की निगरानी
संबंधित पीसीबी डी-पैनल पीसीबी डिपेनलीइंग राउटर मशीन को अनुकूलित करें, एसएमटीफ्टी- F06
